अध्याय 3: जीआईएस मानचित्र: रंग, रिंग एवं अस्पताल प्रकार
1. उद्देश्य (Purpose)#
जीआईएस मानचित्र पर प्रदर्शित अस्पतालों के रंगों, रिंग एवं आकृतियों के मानकीकृत अर्थ को समझना ताकि आपात स्थिति में त्वरित निर्णय लिया जा सके।2. दायरा (Scope)#
जिले के भौगोलिक मानचित्र पर स्थित समस्त स्वास्थ्य इकाइयां।3. ज़िम्मेदारी (Who is responsible)#
जिला कमांड रूम ऑपरेटर एवं इमरजेंसी मेडिकल डिस्पैचर।4. पूर्व-आवश्यकता (Before you start)#
जीआईएस लेयर सक्रियण एवं मैप टाइल लोडिंग।5. प्रक्रिया (Procedure)#

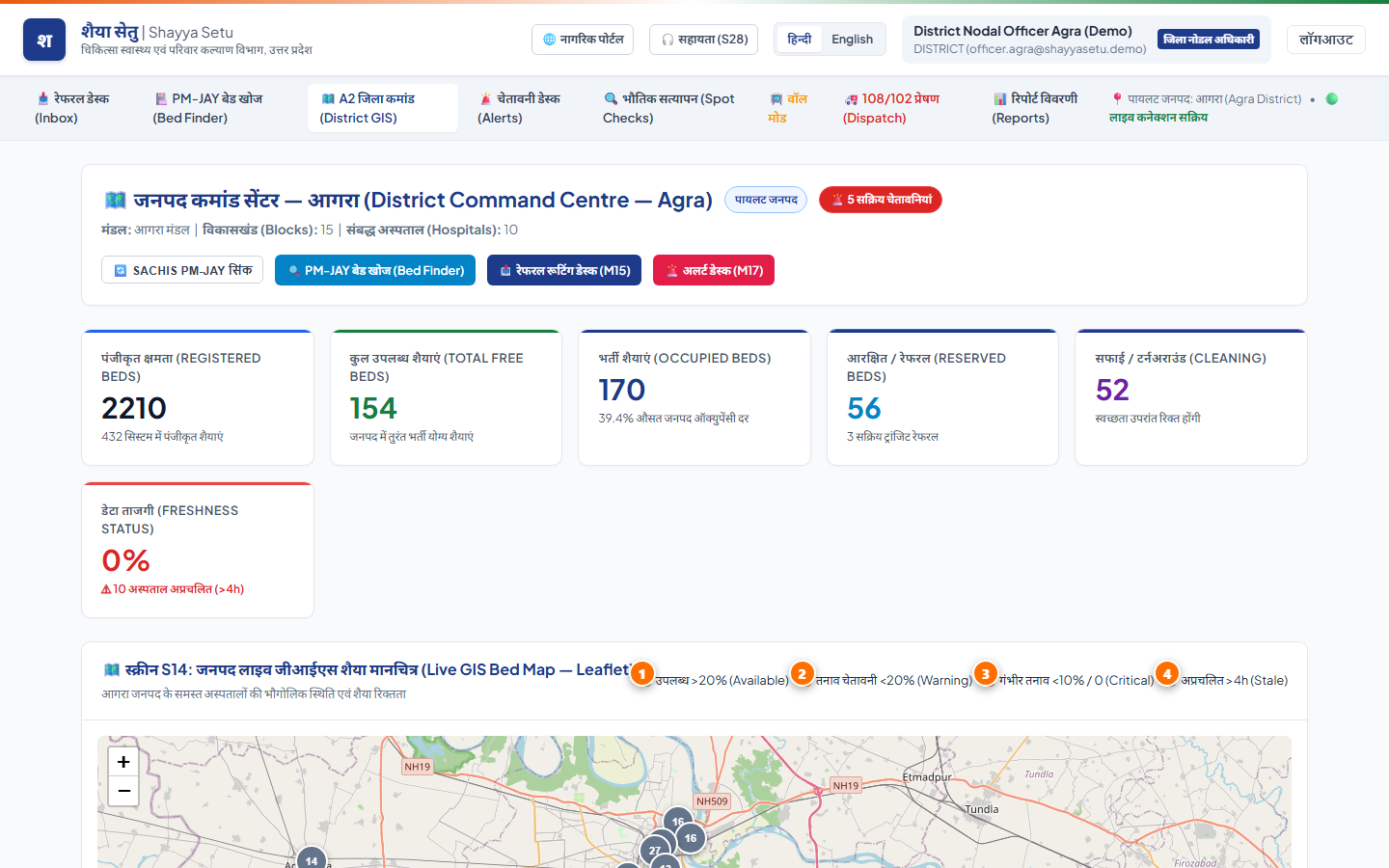

1. कमांड सेंटर स्क्रीन पर जीआईएस मानचित्र अनुभाग देखें।
बड़ा करें / Zoom
ID: district/d03_map_legend_annotated
📅 स्क्रीनशॉट दिनांक: 27 Sep 2026
- मानचित्र लेजेंड के 4 प्रमुख तत्वों को पहचानें:
- कॉलआउट 1 (रंग - बेड उपलब्धता): हरा = पर्याप्त रिक्तियां (> 20%), पीला = सीमित रिक्तियां (10% से 20%), लाल = गंभीर संकट (< 10% या शून्य), ग्रे = डेटा पुराना (> 60 मिनट)।
- कॉलआउट 2 (रिंग - PM-JAY स्थिति): हरी बाहरी रिंग = आयुष्मान भारत PM-JAY पैनलबद्ध अस्पताल; बिना रिंग = गैर-पैनलबद्ध।
- कॉलआउट 3 (आकृति - स्वामित्व): गोल वृत्त (Circle) = सरकारी अस्पताल; चौकोर (Square) = निजी अस्पताल।
- कॉलआउट 4 (स्पंदित लाल बॉर्डर - क्रिटिकल): अत्यधिक आपातकाल अथवा आईसीयू संतृप्ति।

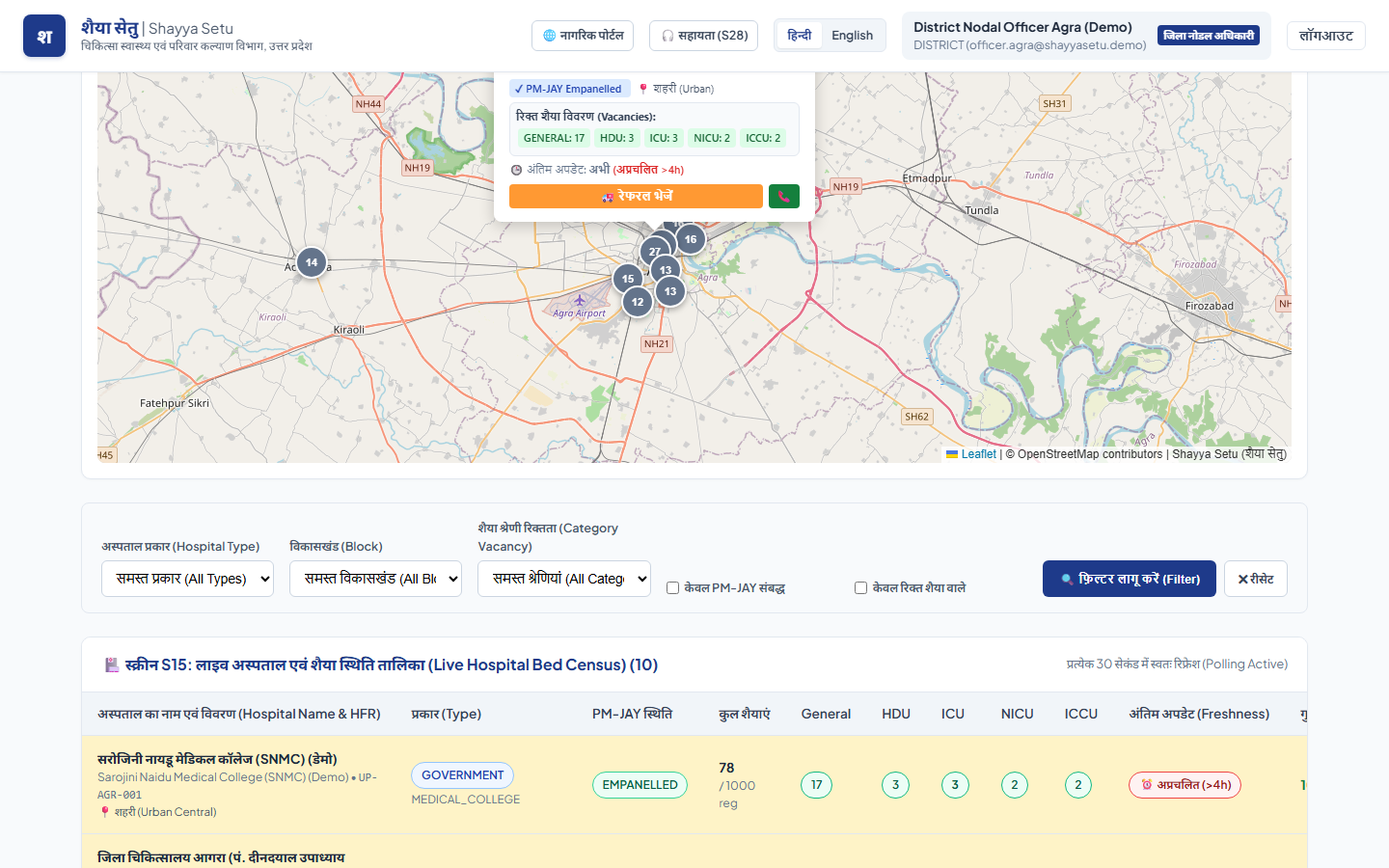

- किसी भी अस्पताल मार्कर पर क्लिक करके उसका विवरण पॉपअप खोलें।
बड़ा करें / Zoom
ID: district/d04_map_popup
📅 स्क्रीनशॉट दिनांक: 27 Sep 2026
- पॉपअप में अस्पताल का नाम, कुल बेड, रिक्त आईसीयू, नोडल फोन नंबर एवं अंतिम अपडेट समय देखें।
